ADS_origin_converter v2

今天下午發佈ADS origin converter v2

新增下列功能：
一、原本是進入一個prompt讓使用者輸入檔名，使用者試用的經驗表示這實在是太弱了，在windows下最好的使用方式：把要轉換的檔案拖到exe檔上面。
測試之後發現，在windows上把檔案拖到exe檔上面，等同將被拖的檔案路徑當成argv參數傳入，因此程式改為輸入參數為要修改的檔名即可。

二、支援多變數檔案：
之前的版本只支援單變數的狀況，這次則加入多變數的狀況，ADS記錄多變數的狀況如下：

sweepvar1 ... sweepvar_n-1 sweepvarn ... data
var1_1 ... varn-1_1 varn_1 ... data_1_1
var1_1 ... varn-1_1 varn_2 ... data_1_2
var1_1 ... varn-1_1 varn_3 ... data_1_3
...
var1_1 ... varn-1_1 varn_m ... data_1_m

sweepvar1 ... sweepvar_n-1 sweepvarn ... data
var1_1 ... varn-1_2 varn_1 ... data_2_1
var1_1 ... varn-1_2 varn_2 ... data_2_2
var1_1 ... varn-1_2 varn_3 ... data_2_3
...
var1_1 ... varn-1_2 varn_m ... data_2_m

新版的會以前幾個變數產生tital name，例如在上述狀況，最主要的index是sweepvarn，不斷重複的則是data，上述的狀況會產生為：

sweepvarn tital1 tital2 …
varn_1 data_1_1 data_2_1 …
varn_2 data_1_2 data_2_2 …
varn_3 data_1_3 data_2_3 …
...
varn_m data_1_m data_2_m ...

產生的第一個tital會是：
sweepvarn 之後則是
sweepvar1=var1_1,sweepvar2=var2_1, …sweepvar_n-1=varn-1_1
好像不好看懂，總之就是tital會是第二-n個變數的數值。

目前有一個已知難防的bug是，顯示的變數名稱不能有空白在裡面，因為斷詞是以空白為基準(好像也沒有更好的斷詞方試)，有空白的變數名稱會造成tital產生錯誤，目前無解。只能要使用者不用掃有空白的變數名稱，例如：
I_Proble[0, ::]

安裝方式： 在下方github頁面，選”Download As zip”，解壓後直接將檔案拖到ADSToOrigin.exe上面即可。

－－

本程式公開所有程式源碼，請見github，請眾位大神鞭小力一點>_<
https://github.com/lc85301/ADSToOrigin

應用git stash 於多分枝之版本控制

本文是要說明git中stash指令的應用，基本需要先知道git 基本的add, commit，以及branch的功能。

使用git進行版本控制，branch是相當重要的功能，一般會建議要開發一個新的功能，就要先分出一個新的branch，開發好新的功能後再merge到master的版本內。
編按：雖然話是這麼說啦，可是筆者在實作時通常還是一個master branch一直commit下去XD。
當分枝一多的時候，就會出現一些問題，例如在一個分枝中修改到一半的內容，例如：「雷射彈幕」，這時有些點子想要切到另一個分枝中修改其他內容，但這個「雷射彈幕」的功能還沒達到可以commit的等級，就需要stash來暫存目前修改的內容。
－－

下面是git stash的相關操作環境範例： 我們有個master branch跟開發中的feature branch，現在在feature branch中開發一個新的feature，加入並commit "featurefile"這個檔案
$ git checkout feature
$ git commit featurefile  <-注意一般是不這麼寫的，這裡是為了說明方便。
some modification on featurefile
$ git checkout master
這時候我們會得到一個：

error:
Your local changes to the following files would be overwritten by checkout: featurefile Please, commit your changes or stash them before you can switch branches.
Aborting

因為切到master branch會清掉已修改的內容，而git不會輕易讓你這麼做。

這時候就要先stash(暫存)它，stash有點像commit，不過沒有commit這麼正式，使用：

git stash (save)
git stash list
git stash pop
git stash drop

save: 存入一個暫存，可以不打，git stash預設
list: 列出目前有的stash
pop: 取出暫存
drop: 刪掉暫存

在這裡我們就直接git stash，這時候會看到所有還沒commit的修改都已經消失，用git stash list會看到：

stash@{0}: WIP on feature: ef9d050 feature initial commit

這裡重要的是“０”這個數字，這是stash的index；另外”feature initial commit”則是這個stash是這在哪個commit中分支出來的。
Git stash時還可以加上message來取代上面的ef9d050 feature initial commit這段

git stash save “this is temporary stash of master commit”

不過這在stash量很少的時候大概不太需要用到。

現在我們已經可以切回master的branch了。在master進行修改後，同樣不想commit的內容也可以用stash進行暫存，這時候git stash list會變成

stash@{0}: WIP on master: e194f69 master initial commit
 stash@{1}: WIP on feature: ef9d050 feature initial commit

分別標示了從master和featurecommit中暫存的內容。

－－
要取出stash的內容，我們用git stash pop，這預設會取出stash index 0的內容，如果要取出其他stash的內容，就要用例如：

git stash pop stash@{1}

在後面打上stash完整名稱。
取出其他index的內容相當重要，像在例子中，如果我們先切回feature branch，再pop出在master branch中記錄的stash，這個效果和pull是類似的，若是有衝突的檔案就會要求merge，會很麻煩，個人是不建議在這種狀況下進行merge，畢竟當初就是不想記錄下來才用stash，現在要是merge就記錄進去了。

 如果要刪掉已經存入的暫存就用

git stash drop

刪去就行。

 祝大家git stash愉快

mex編譯環境設定

mex是matlab提供的編譯器，可以在matlab編譯外部的c/cpp(也許還有fortran =w=?)程式，可以用matlab的方式把資料塞給外部程式，回傳資料也可以用matlab收下來。

幹嘛沒事叫外部程式，用matlab寫不就好了？據同學強強林的說法是編外部的cpp code會跑得比較快，實際情形是如何其實作者也是啊哈哈不是很清楚。

最近因為修課的關係需要用到matlab mex，就順手編了一下，把過程記錄一下：

－－

因為mex是用其他編譯器來編譯，因此要先設定系統的c/cpp編譯器

如果是Unix/MacOS的話，大概都已經裝了gcc/g++了，在matlab內打mex -setup，應該可以看到選項；windows的話請看參考資料一，這部分沒有研究。
這裡會遇到一個問題是，matlab未必支援最新版的gcc/g++，要看你的matlab版本
我是2012a版支援到gcc 4.4.6，偏偏我用archlinux，套件幾乎都會升到最新(4.8.2)，這時候matlab就會回報用了太新版本的gcc。

解決方式是安裝舊版的gcc/g++ 如果是archlinux的話可以用AUR安裝，其他發行版應該有自己的解決方式。
因此先重編了4.4.6，桌電上50MB的檔案我編了快1hr …(結果筆電用-j8下去編跑得桌電快lol)

－－

接著要設定gcc版本，在matlab安裝路徑(我的是/opt/MATLAB/R2012a)下有bin/mexopts.sh，把裡面的gcc/g++都換成舊版的

# C++keyName: GNU C++
# C++keyManufacturer: GNU
# C++keyLanguage: C++
# C++keyVersion:
CXX='g++' <-換掉這行g++ → g++-4.4
CXXFLAGS='-ansi -D_GNU_SOURCE'
CXXFLAGS="$CXXFLAGS -D_FILE_OFFSET_BITS=64"
CXXFLAGS="$CXXFLAGS -fPIC -pthread"
CXXLIBS="$RPATH $MLIBS -lm"
CXXOPTIMFLAGS='-O -DNDEBUG'
CXXDEBUGFLAGS='-g'

我是archlinux就是換成gcc-4.4/g++-4.4，其他發行版我不是很確定舊版裝好是像這樣加個版號，還是要把本來的gcc替代掉
接著在matlab裡面輸入

$mex -setup

代入舊版的gcc/g++，之後mex就可以正常使用囉。

參考資料：
1. http://www.physik3.gwdg.de/tstool/HTML/node9.html
2. archlinux AUR gcc44
https://aur.archlinux.org/packages/gcc44/

使用振盪器改善投擲器鏈之鎖死問題

個人很常玩minecraft大概不用提，最近在建造分類工廠時，遇到「將物品向上傳送」的設計問題，因為一般的漏斗只能水平傳送或是向下傳送，如果不想要讓玩家自己把物品拿到高處，就要有自動化的機制才行。
幸好在1.5版之後，新加入大量紅石元件，讓許多過去無法達成的自動化得以實現，本文設計一個利用振盪器驅動投擲器鏈，進而改善過去投擲器鏈常遇到的鎖死問題，分述如下：

1. 過去向上運送法之介紹：
2. 改善投擲器鏈之設計：
3. 設計展示：
4. 參考資料：

1. 過去向上運送法之介紹：
過去常見的minecraft傳送物品向上有五種方法：向上水流運送、活塞運送、鐵路運送、投擲器鏈和玻璃傳送管。
向上水流最大的問題是運送效率不佳，速度最慢還有可能會卡住，同時需要相當大的建造面積。活塞運送也有相同的問題，向上提升一格就要再將物品移動到另一格，也容易掉物品[1]。
玻璃管傳送法見[2]，是利用minecraft 的bug feature，物品被由下向上擠壓時會向上移動尋找空間，藉此運送物品，最上方再以漏斗承接運送的物品，事實上不用玻璃亦可達到相同的效果，使用玻璃純粹是可以看到在運送什麼；在長距離傳送上，玻璃傳送管效益最高，使用極少量的紅石電路即可，但物品跑到傳送器外，未免讓人心理發毛，一不小心物品可能會落到管外而遺失。
相較上述三種方式，鐵路運送和投擲器鏈不會將物品轉為實體，可靠性相對較高。
鐵路運送[3]相當有效率，要送高只要多蓋鐵軌即可，只有起迄點需要紅石電路設計，但使用方式是利用箱子一次運送一箱的物品，個人比較不喜歡。
投擲器鏈相對可實現連續、可靠的運送，在過去已有幾件相關設計[4]-[5]，這些設計都使用比較器偵測投擲器內的物品，經過回送驅動投擲器向上傳送；這樣的設計有個最大的問題，當投擲器內的東西超過一個時，投擲器發射後裡面還有物品，比較器將不會再更新，使得投擲器錄陷入鎖死，需要以人工手動移除多餘的物品才能再次運作。
特別是一般自動化運送物品都會用漏斗將物品打入投擲器中，而漏斗的運作速率是每秒2.5個(4個redstone ticks)，這速率高於驅動投擲器向上的速率；因此兩個設計中都在漏斗旁放上一個紅石作為控制，一但投擲器有東西就停止漏斗的運作，無奈只要這個機制出小差錯，還是要人工介入移除多餘物品。

2. 改善投擲器鏈之設計：
為了改善這個問題，本設計使用主動振盪器來驅動投擲器向上，雖然需要多一點的面積，不過這個機制保證投擲器會運作到整條投擲器鏈都沒有東西為止，主要分為三個部分：偵測器，Or gate，振盪器：

偵測器：
左右兩邊交互放置比較器偵測投擲器鏈內的內容，由於比較器輸出強驅動訊號，因此只有圖中紅色block上會放置紅石，上一層的比較器可透過白色方塊傳遞給下層紅色block，如圖所示：

Or gate ： 上一層的紅色block訊號，會經過兩次not，送給下一層的訊號；加入repeater的目的，是要防止自身紅色block的強訊號覆寫下一層not過的訊號，否則當整條鏈中只有紅色block該層投擲器有東西時，振盪器也不會驅動。

振盪器： 將訊號集中起來，驅動比較器制成的高頻振盪器，透過半板向上送給每一個投擲器，即完成本設計。

本設計缺點有，一、振盪器的傳送距離為15格，大約只能送12層的高度，可以在上層設置另一個振盪器來解決這個問題，但會佔掉一些樓板面積；或者不求速度的話，可以用比較慢一點的振盪器，就可以用「block-紅石火把」的組合將訊號向上傳送，如圖所示；不過若是超高層傳送，玻璃管傳送法會是比較有效率的做法。二、運作起來相當吵，這個是真的沒得解。


3. 設計展示： 在底部送入物品，都會送到頂部的箱子中，兩段式的版本也可以運作正常，前述的噪音問題在兩段式版上會更明顯，因為這裡用的是比較器振盪源，比較器只有1 ticks的延遲讓投擲器的運作快過漏斗的運作，一開啟就會聽到投擲器時停時開的嗒嗒聲，其實相當煩人。

4. 參考資料：
[1]. water
https://www.youtube.com/watch?v=z1rAiPsCj5Q
[2]. glass tube item lifter:
https://www.youtube.com/watch?v=DtcSljfkMIw
[3] railway item transport:
https://www.youtube.com/watch?v=PLtqJ5gsO9E
[4]. dropper chain:
https://www.youtube.com/watch?v=7OJUHyJfrQE
[5]. dropper chain:
https://www.youtube.com/watch?v=_xu7e97_Qdo

讀機器學習有感

這學期修了學校資工系開的機器學習一課，跟眾多資工系所的大神們一起上課，雖然內心有一些想要用機器學習來解的問題，不過目前還算是「不知道學這個有什麼確實用途」的狀態(啊…我臉書上的好友Ya教授一定會對這點很不爽O_O)。
這幾天複習一下進度，把課本的內容對照筆記再看過一遍，倒是得到一些感觸。

－－

現在學習的有Perceptron Algorithm(感知學習演算法)，和Linear regression Algorithm(線性迴歸)，這兩個學習法從根本上有兩個不同：
Perceptron Learning是給定一大群資料和他們所屬的群體，找出那條分隔線，之後就可以利用這條分隔線作為機器判斷的基礎，這算是最最基本的機器學習演算法；要怎麼讓機器學到這條線呢？做法很簡單，針對每個點，要是現在的分隔線分錯了，就用這個點的資料去更新這條線，求到錯誤最少的那條線即可，很可惜的，要直接找出那條分隔線，已經被證明是一個NP-Hard的問題，所以我們用了一個替代的方法：一個點一個點的更新，然後記住那條表現最好的線，時間久了，這條線就是我們想要的解。

和Perceptron Learning 相對的，另一種是Linear regression： 這次我們不是要把資料分兩群，而是送來一大群資料和他們的評分，要找一個預測式，能讓預測結果和評分間的均方差(square error)為最小，和上一個問題不一樣，這次我們只要拿到資料建成矩陣，做點線性代數的運算就能直接算出解，完全不需要迭代。
不同的問題，卻讓解法天差地遠，Perceptron需要不斷迭代，找尋錯誤；Linear Regression卻像先知一樣，我說這個是答案，那這個就是答案。

像Linear Regression這樣又快又準的演算法，反而讓人覺得不像是「機器學習」，它沒有學嘛。
我們對「學習」這個詞的解釋，比較像Perceptron這樣，這筆資料我錯了，看看我錯在哪？錯了多少？把它修正回來，於是「學」會怎麼處理這筆資料；像Linear Regression這樣，那不是學習，那是工程計算，稱它為「機器學習演算法」，不免心理有些疙瘩。

－－

可是話又說回來，我們的教育制度，不是一直著重公平的考試，不要真正能看學生學會什麼的申論題，不要能看學生推論過程的證明題，只留下有標準答案的選擇題。
結果學生被訓練成對選擇題有反應，給一串題幹說明，再給四個可能對、可能錯的答案，要在最短時間內選出正確的答案，於是學生不再是學習問為什麼，而是背頌式的「知道」答案，對照街上林立的補習班，這豈不和我們上面對「學習」的意義相反？

－－

我們要機器像人一樣學習、卻要人像機器一樣學習，豈不本末倒置？想起來有夠荒唐。

git partial add

Git 是一款極為強大的工具，雖然說過於強大的功能有時會讓人感到卻步，我也是一項功能一項功能慢慢學，不會的時候就抓著會的同學問，好不容易才變得比較會一些。
最近新學會的功能是git的partial add功能，在這裡做個簡單的介紹：

使用partial add 的功能，可以讓我們每次只commit一部分的東西上去，假設我在某程式開發了讀取、寫入兩樣功能，比較好的做法是讀取部分和寫入部分可以分開commit。有一部分原因應該是這樣比較分得清楚，如果之後要從這個commit中取出修改內容，或是再修改時都更清楚一點，雖然說筆者到現在也沒有做過這樣的事，不過養成一個好習慣也是好事。

 －－
要partial commit，第一步是先partial add：
假設今天我對一個main.c的檔案，新加上兩個function foo1, foo2，這時候使用git add -p main.c，git顯示出main.c裡面有差異的部分，這時候可選選項：

 y,n,q,a,d,/,s,e,?
 y/n: 加入/不加入這個區段
 q/a: 不加入/加入整個檔案
d: 不加入這個區段，跟之後所有的區段；我得承認不確定它跟q的差別...
/: 尋找regular expression；啊老實說我也沒用過OAO
 j/k: 跳到後/前一個undecided 區段
 J/K: 跳到後/前一個區段
 s: 分開這個區段
 e: 手爆編輯這個區段
 一般來說，git會把相近的修改區間放到同一個區段裡面，下(s)plit指令，git會用原檔案中「未修改的部分」把修改區間切開，例如圖中fun1-fun3是同一個區間，下s的話fun1, fun2會被切成一個區間，fun3切成另一個區間，但s並不會切開fun1和fun2。
如果fun1, fun2要分開commit的話，就要用(e)dit，跳出編輯器介面。

新加入的修改會有'+'在行首，不加入的話刪掉即可，vim: dddddddddd。
刪除的則是'-'在行首，不加入的話把'-'替換成' '，這個用vim的ctrl+v很容易就可以做到。
筆者試過一次在這個狀態下去修改原始碼，git會叫說patch產生錯誤，大概是不能這麼做，只能把你加上去的內。容刪掉，或是刪掉的內容mark成' '來復原刪除。

 －－

commit時，直接git commit 就可以把add過(正式名字應該是staged)的內容commit上去。
這時不要使用git commit main.c，這會將檔案內容全部staged然後commit 上去，有一次筆者先partial add後下了commit file，再下git status就發現這個檔案已經全部stage進去了，沒什麼修改可stage…。
另外一個要注意的是用partial add的話，在回復的時候一定要非常小心，例如在上例中我們add了fun1 這時候原始碼的狀況是：
main() → 上一個commit
fun1() → staged
fun2() → unstaged
注意到fun2是unstaged，如果你亂改到什麼想要回復，而下：
checkout -- main.c
回復到上一個狀態，fun2的原始碼（該說它從來沒被記錄下來）也會整個被消掉。

ADS Export to Origin converter

最近在準備一些學校報告用的投影片，在學長主持的小咪報告之後：
學長：「你這幾頁的圖，如果之後要放論文的話，就乾脆用Origin重畫」
好吧學長都這樣說了，就來畫畫Origin的圖wwww
不過秉持著用開源軟體的精神，還是找了一下，結果就在[1]的作敏學長的blog裡面找到qtiplot這個開源繪圖軟體，跟Origin的功能幾乎差不多。

1. 問題簡述：

這裡遇到一個有點機車的問題：
平常我們在ADS這套軟體畫好圖之後，如果用ADS再export成txt file，就會變成類似下面的格式：

 freq S(1,1)
1e9 -1E1
2e9 -1E1
3e9 -1E1
4e9 -1E1

freq S(2,1)
1e9 1E1
2e9 1E1
3e9 1E1
4e9 1E1

註：隨便選個數字表示一下。 但如果要用Origin匯入文字檔的話，理當是這個格式比較好：

freq S(1,1) S(2,1)
1e9 -1E1 1E1
2e9 -1E1 1E1
3e9 -1E1 1E1
4e9 -1E1 1E1

俗話說得好：科技始終始於惰性，與其用Excel打開檔案然後一欄一欄複製貼上，不如寫個script來解決 =b，另一方面還是要再次強調我的哲學：「work hard, after you know you are working smart」。

2. 解決方案：

最後還是用我們的老朋友python，實際譔寫時間約30分，超快der；會慢主要是在查zip的寫法；實際內容大概也只有zip比較有趣。
首先先把資料一行一行讀進來，寫入list裡面。讀檔結束就會有一堆list，分別存著freq裡所有的資料，然後是S(1,1), S(2,1)，我在讀檔時就先把這些list存到一個大list裡。
假設我的大list為data，data 的長相大概像這樣：

data = [[S(1,1)],[S(2,1),....]]

於是我們可以先展開data list為所有list，然後透過python 強大的zip函式，直接iterate所有的list。

For line in zip(*data):
outfile.write(“%s\n” %(“\t”.join(line)))

很快速的就完成檔案格式化寫出的工作。

3. windows版本：

在改windows版本的部分，則是把本來要吃參數的script改成吃使用者輸入的內容。
照著[3]的幫助，首先先安裝python和py2exe，利用py2exe把python script轉成exe檔。
先寫一個setup.py：

from distutils.core import setup
import py2exe

setup(console=['ADSToOrigin.py'])

然後在cmd用

python setup.py py2exe

就會自動產生dist這個資料夾，裡面會包括ADSToOrigin.exe，打開就會開console，像linux一樣正常使用。

 4. 原始碼公開： 這個script已經公開在我的github上：
https://github.com/lc85301/ADSToOrigin
歡迎大家給feedback或來pull request。

 5. 參考資料：
1. http://zuomin.blogspot.tw/2010/05/linux-origin.html
作敏學長：qtiplot介紹。
2. ptt python 版3115篇：python list iterate介紹。
3. http://logix4u.net/component/content/article/27-tutorials/44-how-to-create-windows-executable-exe-from-python-script
py2exe tutorial
4. python official site: http://www.python.org/
5. py2exe official site: http://www.py2exe.org/

地心引力Gravity(有電)

要我用一句話評這部電影，我會說：「這是一部比較接近太空的太空電影」

以太空為題材的電影很多：經典像是連歐巴馬都會弄混的Star Trek和Star Wars；加上怪生物的異形(啊…我內心一點也不把它們當太空電影)；算上動畫的Gundam好了；比較真實一點像這部地心引力，2001太空漫遊、Apollo 13，還有一部一堆老頭子修衛星的電影，我忘了叫什麼名字了。

－－

像Star Trek 和Star Wars這類的電影，是在拍太空中的地球故事，它們是靠太空的無垠，來發揮無限的想像力，地球上都是異性戀那外星人可不可以是同性戀，啊不對，能不能有犯錯就絕對死刑的民族？少了感情的種族會怎麼樣？如果我們可以隨意修改時間線？機器和肉體合成的集合體？具有無上神力的神族變成人類？
太空有無限的可能性、有無限的故事可以講。 至於真的太空長什麼樣子，其實不是很重要，它在拍地球的故事。

這裡我不想講異形，我除了它太空來的跟瀕臨絕種外一無概念。
至於Gundam雖然有太空、星艦也是無重力，但和真實的太空還是相去甚遠，巨大的鋼彈想動就動，完全無視真實的太空狀況；星艦的無重力胡搞一通，不真不假。

首先拍出真實太空的當屬2001太空漫遊，也成了很多太空片致敬的對象，例如飛到外太空的時候瞬間變成靜音的效果，在新版的Star Trek裡用了不少。

說完這麼多太空片，說回我們的主題Gravity？
這部片跟之前很多評論說的一樣，這完全不是大眾片：
你期待有什麼高潮？沒有=_=
俊男美女？沒有=_=，每個人都包在厚厚的太空衣下，女主角也不正
整片很安靜、很平靜，靜到令人不安……。

正如開頭字幕所說：太空沒有聲音介質、沒有空氣，沒有重力和地面，我們覺得行動很簡單，那是因為我們有地面和重力；這也是為什麼上面會說鋼彈都是亂搞，很多地方主角們移動莫名的自由，想動就動，想停就停，這個無重力只是效果，例如男主角可以飛撲到女主角身上接吻，不是內容。

這片講的是真正的太空，從上而下，你可以看見夜間尼羅河沿岸的燈火、中美洲細長的陸地、北極舞動的極光，宛在夢中。

但當女主角和太空梭脫離，只能無助的飄盪，分不清上下左右，止不住旋轉；就算想抓住國際太空站時停下自己也十分困難。
絕望的無助。
男主角(喬治克隆尼)為了不讓兩人一起飄走，切斷兩人間的連繫索，在太空中這無異自殺，就看見男主角愈飄愈遠、愈飄愈遠…然後不知何時通訊中斷。
孤寂的死亡。
在國際太空站上，當女主角試圖分離降落艙，破片群正在一塊塊擊碎國際太空站。先是一小塊破片飛過，破片漸多，有的打中太陽能電池板，然後大破片擊中主艙，炸出更多破片，化成一堆破片群；一個太空站就這樣無聲的消滅了。
無聲的破滅。
全片充滿著肅殺的氣息，靜到讓你透不過氣。

太空的美麗故然讓人屏息，太空的危險讓人敬畏。 想要體會一下，可以看看這部片，我自評是7分，贏在前所未見的創新；輸在過短、有些單線化的劇情。
但就先前有些負電的評論，我還是要說：如果你進電影院是要享受聲光效果、享受大場面的話，請不要進電影院，這部不對你的胃口。

寫了一個管理帳號的script

差不多去年這個時候，小弟魯蛇剛接任所上的linux工作站網路管理員。

本來以為是個輕鬆的職位，畢竟先代某陳姓大網管超～級～強～，工作站維護得這麼好，佈線設備也都沒什麼問題，我們應該也只要做點基本維護就好，結果工作其實還頗多(OAO)。

要幫所上的人申請新帳號；幾台伺服器還裝著mandriva 2009，久未更新，很多套件可能都過期了，需要用主流的CentOS或Debian來取代；有的工作站連yum都沒有，只能抓rpm，那時候試著要裝yum，結果遇到瘋狂的相依關係，最後只好放棄；最後還有工作用的軟體跟license server需要維護。

最近為了減輕一些工作，就寫了一個自動加入帳號的script，理論上用bash script應該就做得到，不過考量到其中有許多文字處理，數字比對的部分，最後還是用python的譔寫，雖然說nis主機也是debian 5的老主機，必須用python2.5來譔寫有一點troll，不過還是比用shell快一點。

ps：其實linux工作站使用人數比較少，理論上用vim手動加搞不好比較快，不過當作python練習XDD。

一、帳號記錄文件：

伺服器使用的帳號記錄是nis，內容跟/etc/passwd沒什麼兩樣，類似這樣： account:passwd:uid:gid:comment:homedirectory:shell

這沒什麼好講的，大部分的內容都是預設，比較不一樣的是我們uid, gid設定：為了管理方便，我們的gid是以1k為單位分給一位教授，對應可使用的1000個uid，例如某葉教授(咦)的gid為10000，那uid就從10000-10999，下一位教授就從gid, uid為11000開始。
註：這樣每個教授可以收1000位學生，就算每學期收個20個，也要收50年才行，應該頗夠用吧XD

二、程式規劃：

規畫程式的功能如下。
功能一，加入使用者：
1. 詢問使用者帳號名稱(account)
2. 列出目前可用的gid列表，要求管理者選擇。
3. 查詢目前表列的uid，取得下一個uid值。
4. 請管理者輸入comment。
5. 列出homedirectory資料夾選項。
6. 詢問使用者密碼。
功能二，刪除使用者：
這個比較簡單，把account comment掉就是了。
第二部分，實際操作：
1. 備份檔案，複製一份檔案，儲存為原檔名.日期。
2. 將要加入的內容寫入passwd檔中。
3. 呼叫ypinit -m更新資料庫。
4. 呼叫ypasswd修改密碼檔，這部分用pexpect達成。
5. 產生一份需要建立新資料夾的資料夾位置，到nfs使用。

三、實作：

上述功能看來有點多，其實寫起來滿快的，幾個小時吧。主要是python功能過於OP，大部分慢下來的地方都是我腦殘忘記該怎麼寫，或是為了使用python 2.5以致需要去查語法。
程式大部分是使用python 的list來硬幹，儲存需要寫入的字串，將需要增加的或刪除的資料新增到list之中。

大概沒什麼好講的，唯一值得一提的就是發現python 整合了expect的功能：pexpect，原本呼叫yppasswd的部分想要用expect來寫，但發現用pexpect比較方便，也可以把改密碼的工作交給python去執行，比分出一個expect script還要方便。
跟上一篇的expect講的差不多，pexpect同樣支援spawn, expect, send等基本語法
例如程式中需要設定新加入使用者的密碼：

for key,val in passwddict.iteritems():
    print("change passwd of user %s" % key)
    rootpass = “rootpassword”
    child = pexpect.spawn("yppasswd %s" % key)
    child.expect('password:')
    child.sendline(rootpass)
    child.expect('password:')
    child.sendline(val)
    child.expect('password:')
    child.sendline(val)
    child.expect(pexpect.EOF, timeout=None)

從存好的dictionary裡面取出一對帳號跟密碼，然後去設定passwd，同樣的缺點也是root密碼會曝光，權限要小心設。

PS:剛剛發現暑假過太頹廢，從八月中到現在都沒寫新文，看到同學們都在當助教惹，自己也要努力點才行。

使用Expect進行大量修改密碼

Expect 最近稍微研究了一下expect這個工具，簡單來說，它可以作為使用者對shell的代言人，本來需要大量使用者回應的工作，可以交由expect來處理，主要的資料是參考資料2，瀏覽書還是吸收技術最快的方法。
最簡單的工作，就是由expect來幫我們輸入密碼，例如我們要改帳號，都需要輸入舊密碼和兩次新密碼，如果有1000個帳號要修改時，等於要輸入3000次密碼，如果兩次新密碼打錯的話還會吃屎重來，真是讓人感到絕望…。
再更簡單一點就是管工作站時，要向其他電腦下命令，如果有10台電腦要執行一樣的命令，而且要用su執行？
結果書上還出現用expect來控制gdb的除錯程序，好像有一點猛…

－－

expect最基本的指令大概是： spawn, expect, send，有了這三個就能做不少事情惹。 例如我想從工作站上載東西下來：

#!/usr/bin/expect

set password “mypassword”

spawn scp account@workstation:/etc/hosts .
match_max 1000
expect "*?assword: "
send "$password\r"
expect eof

首先我們設定password變數，利用spawn叫shell執行scp指令，當scp要求輸入密碼時，由expect承接，scp輸出內容是account@workstation 's password: ，用*整個接下來；用send把內容傳給shell，就完成一個自動下載檔案的程式了。
唯一要注意的大概只有那個\r回車鍵，沒打那個就相當於打完password後沒按enter，你會看到程式停在螢幕上對你微笑，等你按enter。

上面只是個簡單的例子，回應很單純，不過稍微擴展一下，我們就可以完成一個自動改nis密碼的script

#!/usr/bin/expect

set rootpwd "wwww"
set newpwd [lindex $argv 1]

spawn yppasswd [lindex $argv 0]
expect "*?root password:"
send "$rootpwd\r"
expect "*?new password:"
send "$newpwd\r"
expect "*?new password:"
send "$newpwd\r"
expect eof

使用./script account newpasswd，即可自動修改密碼，只要事先把account跟newpasswd打好，一瞬間密碼就改完了，有幾千人都不用怕。雖一的缺點大概是要把root password明文寫在script裡面，這個script一定要保護好，用root擁有然後權限設成700吧。

參考資料：
1. expect man page
2. http://it-ebooks.info/book/2189/

使用gnu make編譯Qt 專案

最近白天跑EM，夜深寫QT。

當然這完全沒什麼，其他同學至少兩年前就寫過了LOL。

只能說Qt 真是相當強大的工具，最基本的signal & slot的概念，如果對GTK的callback熟悉的話，很快就能上手。
一般在寫Qt時，最常用的還是用qmake來產生Makefile，畢竟qmake寫得還不賴，打一次就會產生好Makefile，接著make即可；不過有時個人習慣還是偏好用gnu-make，可以自己編寫Makefile，做一些細部的調整，用qmake的話只要重新產生一次Makefile，這些細部調整就要重新再修改一次。
這篇就是說明一下，要如何使用gnu-make來處理Qt專案。

－－

基本上Qt的運作原理，是對原有的C++進行擴展，然後透過Qt提供的解析程式，產生額外的原始碼檔，少了這些額外的原始碼，在編譯的時候會產生一堆可怕的錯誤資訊，要用gnu-make編譯Qt專案，其實只要呼叫這些解析程式來產生原始碼即可；總共會用到的程式有三個：moc, rcc, uic；分別作用是：產生meta object(故名Meta-Object Compiler)、處理resource(resource compiler)檔、產生介面檔(User Interface Compiler)。

一般Makefile裡面會有這些東西，用來把所有的source轉換成object file。

SOURCE_FILE = main.cpp
OBJECT_FILE += $(addsuffix .o, $(basename $(SOURCE_FILE)))

為了Qt，我們加上下列的變數定義：

#==================================================
# Qt special function
#==================================================
QT_LIBS = -lQtCore -lQtGui -lQtOpenGL
QT_PATH = /usr/lib/qt4/bin
QT_MOCFILE = mainwindow.h
QT_RCCFILE = resource.qrc
QT_UICFILE = first.ui
QT_MOCSOURCE = $(addprefix moc_, $(addsuffix .cpp, $(basename $(QT_MOCFILE))))
QT_RCCSOURCE = $(addprefix qrc_, $(addsuffix .cpp, $(basename $(QT_RCCFILE))))
QT_UICSOURCE = $(addprefix ui_, $(addsuffix .h, $(basename $(QT_UICFILE))))

這一整個區塊與QT有關，所有參數都加上QT為標示。
QT_PATH設定Qt的執行檔位置，如果安裝在其他地方、或要用其他版本就要自己換地方。
QT_*FILE是先定義，moc, rcc, uic分別要處理的檔案，moc會處理所有.h檔，產生含meta object的cpp檔；rcc會處理qrc file，產生相對應的cpp檔；uic則會處理ui，產生可包入的header file。
透過makefile的suffix, prefix，轉成我們需要轉出的檔案名稱，個人的習慣是在這些檔名前加上關鍵字moc_, qrc_, ui_。

－－

接著是利用implicit rules來compile所有的物件檔：

TARGET = program
BIN_DIR = bin
LIBRARY_DIR = library
SOURCE_FILE = main.cpp $(QT_MOCSOURCE) $(QT_RCCSOURCE)
OBJECT_FILE += $(addsuffix .o, $(basename $(SOURCE_FILE)))

由於moc和rcc會產生新的cpp檔，因此需要將它們列入；然後就可以用implicit rules執行：

%.o:%.c
  $(CC) -c lt; -o $@ $(CFLAGS) $(INCLUDE)
  @$(MOVE) $@ $(LIBRARY_DIR)

%.o:%.cpp
  $(CXX) -c lt; -o $@ $(CXXFLAGS) $(INCLUDE)
  @$(MOVE) $@ $(LIBRARY_DIR)

moc_%.cpp: %.h
  $(QT_PATH)moc $(DEFINES) $(INCLUDE) lt; -o $@

qrc_%.cpp: %.qrc
  $(QT_PATH)rcc lt; -o $@

ui_%.h: %.ui
  $(QT_PATH)uic lt; -o $@

前兩項是將c/cpp-編成 .o檔，當遇到QT_MOCSOURCE, QT_RCCSOURCE的檔案，就會由moc, rcc產生。
另外在編譯主程式的相依性中，原本我們只要它編譯所有的OBJECT_FILE，現在還要加上由uic產生的header file：

$(TARGET): $(OBJECT_FILE) $(QT_UICSOURCE)
  cd $(LIBRARY_DIR); \
  $(LINKER) -o $@ $(OBJECT_FILE) $(LIBS); \
  cd ..
  mv $(LIBRARY_DIR)/$@ $(BIN_DIR)

如此一來，就會觸發uic產生出header file。

－－

透過以上的設定，即可完成Qt專案的編譯，不過最後還是要說，雖然我這裡是這麼寫，但其實真的用的時候還是用qmake來產生Makefile =w=，套句AZ大神的話「它寫得這麼好幹嘛不用？你白痴嗎。」

結論：這篇網誌是一篇垃圾，寫Qt請愛用qmake。 lol

參考資料：
1. C++ GUI Programming with Qt 4
2. http://woboq.com/blog/how-qt-signals-slots-work.html

你會拒絕政府的好意嗎？

最近許多事情佔據了新聞版面：國軍虐死案、大埔拆屋案，然後是一些媒體刻意掩蓋的台北違法抓人事件，這些都是政府在迫害人民的案例。

－－

這其中大埔拆屋案是最有趣的。

儘管劉政鴻牠拆了一堆人的房子，儘管苗栗債務激增，人均負債升到全國第二；關於他只是要炒地補縣庫的證據如此明確，可是他的支持度還是這麼高，甚至天下雜詩民調的滿意度還有68.9%，遠見雜誌的首長大評比，他還是五顆星的縣長。

這是不是怪怪的？

事實上看看遠見雜誌所寫的內文，政鴻縣長的政績，很多都是用錢堆出來的，也導致苗栗縣債台高築。

引用內文：「2008年11月，首次舉辦大型藝文活動，就邀來世界三大男高音卡列拉斯獻唱，免費讓民眾參加音樂饗宴；12月4日至6日三場愛爾蘭《大河之舞》讓民眾目不暇給。2009年3月更加碼舉辦苗栗國際音樂節，邀請情歌王子布萊恩麥肯奈特、鋼琴玩家邁可森與世界三大男高音多明哥演出。」

請到三大男高音而且是免費的活動，這樣要花掉多少錢？(按：我查到是0.021G)還要加上行銷之類的預算，例如在遠見雜誌的廣告，之類。

還別說每年年底的一定要有的跨年晚會跟煙火，你去晚會有付過錢嗎？請歌手的錢是誰出的？

好聽的這叫「執政優勢」，其實就是買票。
我們總認為選舉買票要走到你門前，把裝著錢的信封送你，然後說投某某垃圾；但政府的好意不來這套，它是更隱晦的買票型式，他用活動讓你覺得：這個政府真好，這位首長有在做事，下次也投他吧。明著買票大家會拒絕、會厭惡；暗行的買票，大家會很高興的收下來，連拒絕都不會；最重要的，你會覺得買票者是真有能力，你真的被買了。

那政府的錢從哪來？靠著舉債而來，靠著拆人民的房子炒地皮而來；大家享受免費藝文活動時，就要有人被迫家破人亡；政府宣稱活動產生了多少商機，看清楚，那是政府吸乾一些人的血，用那些血寫出來的。
但…這很弔詭，為了更有效的管理社會，我們創造了政府這個架構，政府不可能不做事，否則就不需要政府了；但政府又不能過度的做事，那樣的好意已經成了壞事；該如何在適當的政策與過度的好意的無限近似漸層上，劃出一條一刀兩斷的界線？我沒有答案。

2014巴西舉辦world cup，人民在網路上呼籲：「非巴西人們，別來world cup」；下一次，當各縣市政府舉辦跨年晚會、發射跨年煙火，將那一小部分被害人民的財產燒盡，化做天上那一瞬的閃光時，你會說：「別去」嗎？

－－

參考資料：

1. 北美智權報：縣市誰先破產？
   http://www.naipo.com/Portals/1/web_tw/Knowledge_Center/Editorial/publish-33.htm
2. 遠見雜誌：5星滿意度苗栗縣長 劉政鴻：
   http://www.gvm.com.tw/Boardcontent_16177.html
3. 維基：天下雜誌滿意度調查：
   http://zh.wikipedia.org/wiki/%E5%A4%A9%E4%B8%8B%E9%9B%9C%E8%AA%8C%E7%B8%A3%E5%B8%82%E9%95%B7%E6%96%BD%E6%94%BF%E6%BB%BF%E6%84%8F%E5%BA%A6%E8%AA%BF%E6%9F%A5
4. Protest against world cup:
   http://metro.co.uk/2013/06/16/brazilians-protest-against-staging-of-dangerous-world-cup-3843409/

Office-Word系列：3.善用交互參照

最近，實驗室的學長們都在寫論文。在譔寫論文時，常需要引入大量的圖片、表格、方程式等，在內文中還需要使用「shown in Fig. 3.10」、「eq 2.10」，這類插入物件與文字間的相互連結。
而當插入新的物件時，如果還需要一頁一頁手動修改內文的文字內容，在大文件上將是相當麻煩的事情，甚至是接近不可能的任務，秉持「work hard, after you know you are working smart」的精神，這種方法是絕對不能接受的。
這裡要介紹的交互參照，可以讓word自行進行文字-物件的連結，加速論文的修改過程。

－－

如上所述，交互參照在管理文字與物件間的連結，點開word中的「插入」-「交互參照」或「參考資料」-「交互參照」，可看見可以連結的物件包括：編號項目、標題、書籤、註腳、附註、方程式、表格、圖片八項，以下以圖片進行交互參照使用說明，這個步驟適用於圖片、表格與方程式的參照上。

1.第一步當然是先插入圖片。
2.建立起圖片標號，在「參考資料」-「插入標號」為圖片建立一個標號，標號其實是指標籤與編號，包括下列幾個部分：「標籤.編號.內文」，例如
「Fig.1 Touhou is the best」
這個標籤是最重要的，交互參照認的就是這個標籤，如果你覺得Fig這個標籤不好，也可以在插入標號的選單內自行建立新的標籤。

3.現在在你想要插入交互參照的地方，點選「交互參照」；參照類型會列出這份文件裡的所有標籤種類，我們上面的標籤是Fig就選Fig；在下面選擇你想要連結的圖片；「插入參照類型的」則視你要插入什麼文字，如果只要插入「Fig.1」就選「標籤與數字」，如果只要Fig那就是「標籤」。

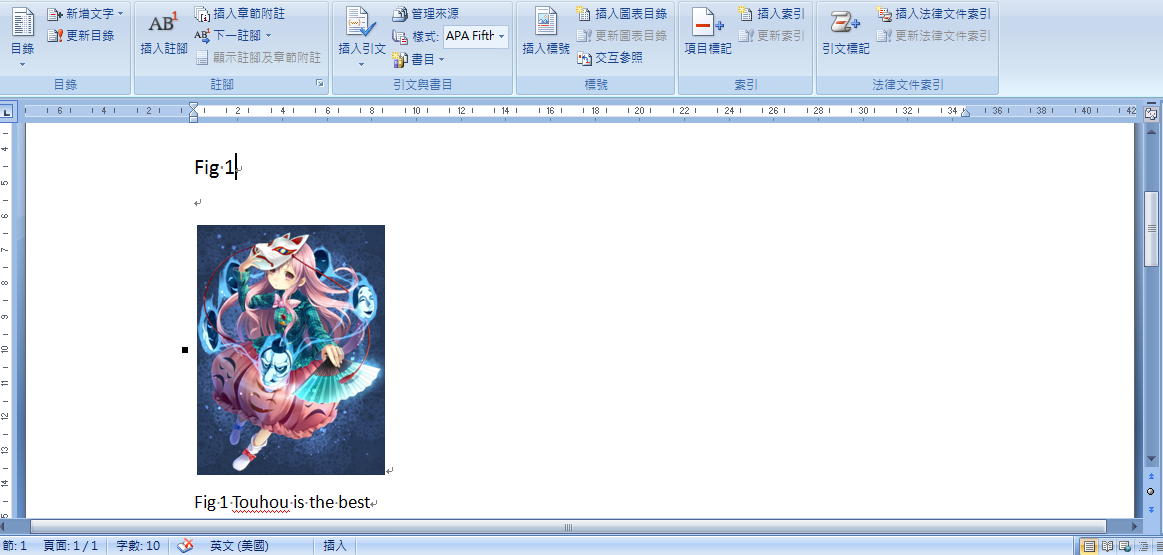

確定之後就會看到文字出現「Fig 1」。

4.會自己加文字完全沒什麼，重要的是，現在我們可以在圖表一之前加入新的圖片，同樣加上圖表標號；此時只要全選文件，右鍵選「更新功能變數」，即可更新所有的交互參照。如下圖所示，內文會自動變成「fig 2」，圖片下方的標號也會自動更新。

有一點要注意的是，一但完成了交互參照，這張圖片便不能輕易刪除，否則參照的文字會變成「找不到參照來源」，這個目前小弟我也只會手動刪除……。

5.建立圖表目錄，針對圖片、表格、方程式，word可以自動生成圖表式目錄，跟製作一般目錄一樣簡單，只要選取「參考資料」->「建立圖表目錄」，下面的標籤選擇你想要製作的標籤即可。

結論：
使用交互參照進行物件與文字間的管理，也許平時寫文件時不太需要用到，但對付文件內容的修改時，善用交互參照就顯得相當有威力。

防止.bashrc輸出內容造成sftp無法使用

目前小弟我負責維護幾台工作站，之前幾台工作站的FTP都無法使用，一定要從另一台工作站傳送，反正利用網路硬碟的功能，其他的工作站還是能拿到檔案。
前幾天工作站因為不明原因死了，非得讓無法用FTP的工作站連FTP；debug才發現原因：

在.bashrc中，放入了許多通知用的訊息，echo內容會讓sftp的收到錯誤訊息直接中止傳輸。
.bashrc的第一行有一行判斷式：

if [ $prompt ]; then echo "blahblahblah" fi

前面if用來擋掉非互動的連線，不過這好像沒什麼用…查一下正確的方法是用：

if [ "$SSH_TTY" ]

這個可以確認使用者用ssh登入，而不是sftp連線。

修改這行判斷式後就可以正常使用sftp了。
－－

其實到最後還是不知道原因是什麼：

本來唯一可以使用的工作站，它的ssh版本是
OpenSSH_5.5p1, OpenSSL 1.0.0a 1 Jun 2010
其他兩台不能用的則是：
OpenSSH_5.1p1 Debian-5, OpenSSL 0.9.8o 01 Jun 2010
OpenSSH_3.9p1, OpenSSL 0.9.7a Feb 19 2003
不知道是不是1.0允許echo輸出文字的關係？這部分目前未明。

使用python執行EM模擬及寄信通知

runem這個小程式，主要是因為，通常我RF的電磁模擬要花上很多的時間，丟上工作站的話都要跑很久，如果是在windows下透過putty連結工作站，要是putty突然當掉，導致跑到一半的模擬中止掉就頭大了。

面對這個狀況有幾個解決方案，例如使用專面負責離線工作的程式，像是screen；但因為幾台工作站的作業系統太過老舊，上面甚至連screen都沒有；另一個解決方案是用atd，也就是linux內建的服務，在某個時間進行某個指令，這個解決方式很好，只是at 的語法比較麻煩，強迫每個使用者去記也沒什麼道理，身為網管要提供使用者方便，決定把at包成一個shell，使用者只要使用這個指令即可。

－－

其實這個只要用shell script寫幾行即可，不過考量到一些特別的功能，還是用python來寫。 核心功能其實就一個，透過python 的subprocess把em 的指令透過atd送進去(ref 3)：

cmd = "echo 'em -v {0}'".format(filename)
cmd2 = "at now +0 minutes"
p1 = subprocess.Popen(cmd, shell=True, stdout=subprocess.PIPE, stderr=subprocess.PIPE, stdin=subprocess.PIPE)
p2 = subprocess.Popen(cmd2, shell=True, stdout=subprocess.PIPE, stderr=subprocess.PIPE, stdin=p1.stdout)

監控程序：

啟動atd之後，必須要監控該執行程序，看看它是不是結束了，這裡我使用強者我同學AZ的python 解決方案: pnotify(ref 2)
當然，這個監控的程式也要用atd的方式來執行。

第一步是先找出atd呼叫出來的em -v的process，再來的function就是抄襲AZ的，簡單來說是先檢查/proc，看看該pid是否開啟，然後每隔一段時間就用kill 0的方式檢查該程序存在與否。
找出pid的部分，用的方法就笨一點，直接叫外部的ps，抓出有em的部分、濾出該使用者的資訊、排除grep自身，再用pid排個序，抓最大(最新)的pid即可，這個方法在pid用完一圈後會出錯，不過將就用一下，之後再看看有沒有更好的解，有的話麻煩強者們提示一下m(_ _)m：

pid_list = []
cmd = "sleep 1; ps -elf"
p = subprocess.Popen(cmd, shell=True, stdout=subprocess.PIPE, stderr=subprocess.PIPE, stdin=subprocess.PIPE)
stdout = p.stdout.read().decode("utf-8").split('\n')
for line in stdout:
    if ("em -v" in line) and (username in line) and ("grep" not in line):
        pid_list.append(line.split()[3])

就可以抓出pid了。 再來再用atd開啟一個pnotify的監控工作即可。

email:

為了方便使用者，使用的是python + SMTP module，這部分的程式碼只能用明碼寫出帳號密碼，不過這在權限上設定為只有我能看即可；主要code如下：

 # open smtp session
session = smtplib.SMTP('smtp.gmail.com', 587)
session.ehlo
session.starttls()
session.ehlo
session.login(account, password)

# prepare the send message
msg = MIMEText("Your EM simulation: {0} is over".format(filename))
msg['Subject'] = "the test title"
msg['From'] = sender
msg['To'] = receiver


# send the message
session.sendmail(sender, [receiver], msg.as_string())
session.quit()

透過google的smtp進行文件的轉送，其實這沒什麼，大部分都是抄的lol(ref 1)

成果：

現在工作站可以透過 runem file1.son 的方式執行一個超大em模擬，em模擬結束時候，可以透過電子郵件，通知進行模擬的使用者。
本程式透過python譔寫，相當快速，總開發時間約3-4天。
原始碼已上傳到github上：
https://github.com/lc85301/runem

附章：

趁著這次佈署runem的時候，順便佈署了另一個小script: clearcdslck
其實沒什麼，只是一個shell包含一行指令：

find . -name *.cdslck -exec rm -fv {} \;

方便使用者清除因不當結束產生的.cdslck檔。

參考資料：

1. about python mail using google SMTP
http://segfault.in/2010/12/sending-gmail-from-python/
2. about pnotify.py
http://blog.azhuang.me/2011/07/script-for-notifying-process.html#more
3. about python subprocess
http://docs.python.org/2/library/subprocess.html

致謝：

本文感謝AZ Huang同學的pnotify.py以及在SMTP使用上的指導，另外感謝同實驗室的曾奕恩大師幫忙測試本程式。

硬體設計與軟體設計的不同思維

自己開始認真寫blog到現在約一年，總瀏覽人數大概6k，最多人看的，還是verilog的相關文章，顯然大家對這個莫名奇妙的語言都充滿了疑惑與不解。

最近正在寫一個verilog的作業，主要是要用verilog檢查8*8的candycrush有幾個步數是可以移動的，大概花了兩個小時，雖然寫出來的硬體很糟；但一方面發現自己verilog沒忘，另一方面也用這個例子，談談硬體設計與軟體設計差異之處。
這個問題，用軟體來寫實在滿簡單的，把陣列讀進來之後，只要用幾個for loop，把可能的狀況跑一次就是了，對一位有經驗的程式設計式來說，也許不用幾分鐘就能寫完。

但硬體設計來說，狀況就不一樣了。

－－

我認為硬體設計的思維，必須從clock，前幾篇文所提到三大塊設計方式的角度下去想，這個模式和軟體有點差距，也造成很多從軟體轉到硬體設計人，有時就轉不過來，想不透為何硬體要這樣寫。
以這個candycrush為例，就我知道，有些人的判斷式是這樣寫的：

integer i;
...
case(state)
DOWN:begin
   for(i=0;i<40;i=i+1) begin
      count_num = ( (map[i]==map[i+1]&&map[i+3]==map[i] || map[i]==map[i+2]&&map[i+3]==map[i]) && i%8<6 )? count_num+1:count_num;
   end
end

簡單來說，在state為DOWN的時候，判斷 i這格糖果，和右邊一格、三格或是兩格、三格是否一樣(按：這個部分應該是原作者打錯，state應該是RIGHT)，是的話就讓count_num加一。
看起來很合理，以軟體角度來說，不就是i=0,1...39，每次就檢查上面的判斷式？

這就是思維不同的地方，硬體設計你寫什麼，它都是同時進行的，combination circuit無時無刻把接到的資料進行邏輯運算並輸出；你如果希望某個行為和時間有關，希望它依序進行的東西，絕對都跟clock和sequencial circuit有關。
原作者可能是沒查過for loop在verilog內的意義為何，但for loop這個語法是combination circuit的一部分，實際上for loop在verilog內會被平行的展開，編譯器會自動把for loop內的code全部依for loop 變數展開，上面的寫法實際上大約等價於：

( (map[0]==map[1]&&map[3]==map[0] || map[0]==map[2]&&map[3]==map[0]) && 0%8<6 )? count_num+1:count_num;
( (map[1]==map[2]&&map[4]==map[1] || map[1]==map[3]&&map[4]==map[1]) && 1%8<6 )? count_num+1:count_num;
下略38行。

於是當state進到DOWN時，count_num被平行輸入40個combination circuit中，每一個都有不同的判斷條件，有些加一，有些維持原值，然後要寫回到count_num裡，這下就天下大亂了(按，據說這個code最後無法合成到gate level)。
如果用我在三大塊中的例子：

Combinational circuit就像馬路，負責讓車(信號)流動，改變車道(運算)
Sequential circuit則像紅綠燈，負責管理信號什麼時候可以通行，到下一個combinational circuit。

這裡for loop的寫法，就像你要一位駕駛，每過一個紅綠燈就喝一種飲料，總共要喝40種；結果你把40支紅綠燈插在同一個路口，駕駛就得喝大雜燴了。

－－

原作者的意思，應該是for loop展開的每一行，依序判斷，寫出結果到count_num中。
依序->和時間有關->請用sequential 電路和clock。
真正合理的寫法，是用另一個變數phase，在state DOWN從0加到39，這些動作才會依時間維度展開，而不是直接平行展開。
關鍵的幾行code大概是：

//count_num
if(state == DOWN) begin
( (map[phase]==map[phase+2]&&map[phase+3]==map[phase] || map[phase]==map[phase+1]&&map[phase+3]==map[phase]) && phase%8<6 )? count_num+1:count_num;
end
//phase
phase_next = (phase==39)? 0 : phase+1;
//state
state_next = (state==DOWN && phase==39): UP: DOWN;

隨隨便便打了這些，好像還是沒說到我想講的概念；簡單來說，硬體裡和時間有關的概念，一定都要歸到sequential的部分去；硬體設計是完全的一個口令一個動作，想像for loop裡的變數 i，在每一次clock來的時候加一，i不同時電路才有不同的行為，希望這樣的想法能對各位辛苦的電路人有幫助。

使用差動雙投擲計時器應用於時鐘製作之研製

minecraft是一款我認為設計得相當好的遊戲，透過簡單方塊的堆積，讓你組出任何你想要的內容；而紅石又是其中最有變化的物件，可以模擬出許多數位電路的行為，老實說基本的邏輯設計課程應該可以用minecraft當作輔助教材(XD)。

minecraft升級到1.5之後，多了很多新的紅石元件，其中包括可以測定日光強度的日光sensor，讓我們有機會在minecraft當中，實現時鐘的功能。
之前已經有相當多相關的設計，包括直接用sensor輸出信號接在redstone lamp(1)，及用長線分離出各時段的信號(2)等。

因為sensor輸出信號在白天呈現山形，第一種時鐘，共有上午和下午時會呈現相同的時間、計時非線性、晚上也只能顯示為晚上而非確切時間等問題；第二種則需要相當大的空間和電路，在一般server不用creative mode難以實現。

這裡我們就要設計的是，能夠線性計時，利用daylight sensor來校正，同時體積儘量小的設計。

最終設計的minecraft時鐘共有兩個主要部分，分別為：差動雙投擲計時器、雙比較器實現計數器(counter)．本文將分為以下幾個部分：
1. minecraft 時間及sensor介紹：
2. 差動雙投擲計時器之設計：
3. 雙比較器實現計數器之設計：
4. 設計展示：
5. 相關設計：

1. minecraft 時間及sensor介紹：

minecraft一天有現實的20分鐘，共分為24000個基本時間單位ticks，ticks設為0時相當於每日早上６點。sensor的部分，固定每天22500ticks到13500ticks會發出信號，其他時間則不發射，信號強度依日光強度有所不同。
詳細資料請參考：(3)minecraft wiki daylight sensor。

2. 差動雙投擲計時器之設計：

過去minecraft上常難以實現長時間的delayer，可行的辦法包括用rail+detect rail、dispensor+蜘蛛網、鐵路+流水回收(4)等、活塞循環(5)等；但一般rail+detect rail需要相當大的面積來達成長delay，一般大小下delay只有約10-20秒，且重登入時不容易reset；dispensor+蜘蛛網、鐵路+流水回收則不夠精確，delay時間的可調長度與可調精度不佳；活塞循環相較之下較為可行，但拉到四角的紅石信號容易造成信號線相當複雜，一般體積也較大。

本文提出之差動雙投擲計時器，除了能精確計時外，還具有容易reset、停止、可調長度相當廣及所佔體積相當小等好處，主要的參考來源為「SCAMP全自動造山機」(6)。

雙投擲器將兩個投擲器相對，驅動一個投鄭器即會將內容物送至另一個投擲器內，透過1.5版新增的比較器，偵測投擲器是否內含物品，驅動比較器製成的振盪器(圖左)，即可自動將一投擲器(下稱發射端)的物品送到另一側(下稱預備端)，調整投擲器內的物品數量和振盪器的頻率，可以調整輸出變化的時間，由於comparator的delay不明，粗估送完的時間方式為，投擲器內的物品數量*(Osc. Delay)，實測上兩個repeater調最長，17個物品送完的時間是30秒。

理論上可以在另一邊複製相同的振盪電路，將一側電路的輸出鎖住另一方向的repeater，達到來回振盪的功能，但如下圖，repeater要鎖住的方向不同，這樣的設計會讓電路變得相當大；同時兩邊都是相同的振盪頻率，實用上不容易做到校正的功能。


新架構加入另一套雙投擲計時器，兩計時器互鎖，當A方鎖住B方時(A方的Q值為1)，A方輸出和B方預備端是否含物品的信號通過AND閘，驅動高速振盪器，將物品送回發射端。

運作包含五個相位：
1. A方發射端將物品送入預備端，B方預備端高速送物品回發射端。
2. B方預備端送完，高頻振盪器停止。
3. A方發射端送完，B方發射端解鎖，使A方輸出鎖住，並啟動A方預備端高頻振盪器。
4. A方預備端送完，高頻振盪器停止。
5. B方發射端送完，A方發射端解鎖，使B方輸出鎖住，並啟動B方預備端高頻振盪器，回到相位一。

最後則是控制信號的部分，可以透過強制將A/B方鎖住信號設在1來達成開關計時器的功能；但要注意的是，repeater的鎖住是鎖在 0或1，如果鎖在1的話，會使雙投擲器進入來回投擲的不穩定狀態；因此我們要在控制信號的輸入處，加入一個由輸出控制的鎖，以避免上述狀況的發生，詳細如下圖所示。
完成之雙投擲計時器所佔面積為10*8*3，相當compact，理論上的最長delay時間估計為2032秒左右

3. 雙比較器實現計數器之設計：

由於上述差動雙投擲計時器的輸出端，只能隨時間輸出長週期的1/0信號，因此輸出端先接入一個上升/下降緣檢測電路(edge detector)，產生短脈衝；再接入計數器計算短脈衝的數量，以達成隨不同時間輸出不同信號的能力。

這裡狀態機的設定參考(7)的設計，功能考量，我們只取其中的down counter跟重設的能力，同樣由雙比較器維持信號強度，每一個脈衝進來，經比較器產生強度一的信號，使狀態強度減小一，達到狀態記錄。
實作上計數器記錄的是計時器發出多少次信號；在這裡我們用來記錄經過多少時間，在日間感測器開始運作之後，到日落的時間為15000ticks=12.5分，晚上感測器則是9000ticks=7.5分，分別需要記錄12, 7個狀態。

為了reset計數器，我們需要特定強度的信號，當然也可以用強度15的信號reset，但這樣會加大計數器的體積；這部分使用箱子+comparator產生，並利用另一個信號為15的信號相減，來產生所需的強度。
以日間計數器需設到強度12的信號，箱子要放345－460個物品。
以日間計數器需設到強度7的信號，箱子要放921－1036個物品。(雞蛋的話請除4)
這個用骨粉來放最容易了。

4. 設計展示：

最終時鐘設計如下圖所示：

中央的日光偵測器為核心，左右各為一套雙投擲計時器，分別在日、夜時工作(左日右夜，不想看到紅石電路請自己拉到地底=w=)；計時器Q+輸出經edge detector進到計數器-1端，Q-經edge detector到對方計數器reset端；上方為夜間計數器，七個狀態；下方為日間計數器，12個狀態；有一些些調整是在鎖住sensor信號跟接到計數器的部分，都是為了讓體積更小。

稍微提一下，因為在雙投擲計時器，鎖住控制信號的那一方(Q-)，在計時器被鎖住時，其輸出為0，如圖中左邊上半的狀態，因此在停止工作的瞬間，會有一個negative edge pulse，利用negative edge detector偵側這個信號幫另一方重設。
開始計時的時候，Q-端會先變1，然後30秒後換Q+端變1，再30秒Q+變0；因此從Q+端接到計數器減一端的detector同樣是negative edge detector。

這大概是整體時鐘的設計了，每個一紅石燈的信號可以自行拉線到想顯示的方式上；就我所知，這是目前能線性計時，同時體積最小的設計。

5. 參考資料：

(1)Basic Minecraft Clock Using 13w01a "Daylight Sensors"
http://www.youtube.com/watch?v=2x-l0owQGF0
(2)WORKING 12-HOUR CLOCK IN MINECRAFT
http://www.youtube.com/watch?v=1-ylYISMAck

(3)daylight sensor
www.minecraftwiki.net/wiki/Daylight_Sensor
(4)Minecraft clocks (6min)
http://www.youtube.com/watch?v=Rz1Qxbh3_XI
(5)Minecraft : Piston clock for long delay
http://www.youtube.com/watch?v=M19UQ5Y_wzQ
(6)The SCAMP: How it Works, and How to Use It
http://www.youtube.com/watch?v=vBpPKVwIwP4
(7)Decimal Counter with Comparators [Tutorial] Minecraft 1.5
http://www.youtube.com/watch?v=J7mRNZXshCQ

(有電)星際爭霸戰-闇黑無界Star Trek XII

以下有電，不想被電請慎入。





上星期五上映的ST12，身為老trekkier當然不能錯過，而且同樣JJ abrams導的ST11是部還不錯的作品，立馬星期六就去看了。
我對這部電影的評價其實普普，遠遜於ST11的表現。

ST11至少有個另一條時間線影響現在這條，Nero復仇、Spock融入人類社會、Kirk成長為艦長的主線劇情在，但ST12就沒什麼主線，Khan幹嘛沒事大發神經不怎麼提，頂多從禁閉室一小段對話裡看到一些原因。
我本來期待Khan可以從大反派漂白為正派的機會，畢竟大多數人沒有接觸過原初系列，大部分進場的人連Khan是誰都不知道吧，可能有些人看過ST2，至少知道他是個反派，但我的經驗這種人已經非常少，更別提看過TOS裡Khan被流放的過程。

沒想到他一拿到無畏級星艦，很高興的想要試試新武器，又變成大反派了…老實說上一集都玩過修改時間線的梗，這裡就沒什麼發揮，頂多讓老Spock出來充充場面，但他講的話有影響劇情，或是幫助打敗Khan嗎？也沒有，他只說Khan很危險。
我反而會期待老Spock指出Khan極端危險，然後小Spock為這個時間線的Khan辯護，劇情更刺激，也可以思考壞人到底為什麼要當壞人…，然而ST12沒有這樣做，這部Khan堪稱ST電影最帥反派，卻有種沒靈魂為反而反的感覺，滿可惜的。

動作場面太多，讓人目不暇給，卻也少了讓人思考的橋段。
例如ST11在Spock被換下來後，總要在傳送室有個沉思的片段，讓人體會他心裡的矛盾，或者在小林丸事件後，讓Krik和Spock在聽證會上，沒有誇張的音效，只有兩人觀念的衝突；但ST12幾乎是從頭就一直是大場面，一點思考的時間都沒有，拆個魚雷都要搞得那麼緊張，沒必要啊。
當然反過來說，這部也沒什麼觀念要讓觀眾去體會…
這部的預告片，一直反覆強調派克對Kirk說的那番話：「你所做的每個決定都會影響到你及所有人的性命」可是電影裡看不出來，只有Spock跟Kirk反覆爭論個人性命與整體規則的差別；直到Kirk最後轉頭說：「I'm sorry」，可是我看不出他錯在哪？他並沒有恣意行事、也不像開頭那樣胡搞瞎搞，廣告想表達的在電影裡完全看不到，也許當ST11的廣告說詞還好一些。

最後則是電影裡面不合理之處有點多，這部分有些跟我是老trekkier有關。
例如就我知道，star trek原初設定是類似當年歐洲大航海的規模，曲速從一顆星到另一顆星費時要幾天不等，橫越聯邦甚至要以月來算；無論是ST11或ST12，為了求劇情的速度感，這個時間要不是短了很多(ST11, 地球->瓦肯)，就是短得有點誇張，ST12, Qo'noS->地球甚至只花了幾分鐘的感覺。
那ST6企業號花了大半天橫越Klingon帝國是橫越心酸的嗎？中立區根本就不用設計了，莫名奇妙就飛到別人星球了，開著飛船拆別人家，先生我記得聯邦對Klingon一直都是劣勢，直到Qo'noS衛星爆炸雙方才和解啊，怎麼這集klingon變得超弱的感覺。

整部電影裡Klingon的角色不明，Qo'noS的劇情也不是很必要，頂多是出來讓Khan出來電一下Klingon，也許是要強調Khan過人的能力？但對新看的人來說，他們也不知道Klingon在戰鬥上的天生優勢，只會覺得是Khan在開無雙。

另外還有個表現手法的問題，雖然說真實情況大概相差不遠…
從ST11之後，我覺得開始強調爆炸炸穿艦體的動態畫面，有可能是成本之類的考量，在前10部裡比較少這樣的畫面，特別是Abrams好像又特別喜歡拍人從艦體被吸到太空中的畫面，這次更扯，甚至被吸到曲速空間的畫面都出現了…，而且還是有些重點式的體調，看多了就會覺得有點不舒服。

整體看下來，我覺得ST12特效做足了，卻沒什麼內涵；看一部爽片可以，但以我的立場我會說：這不是ST……。

Office-Word系列：2.段落設定

我還記得林教授在這個section上有一句我印象深刻的告戒：「文件內，不應該出現兩個連續的空白，不應該出現兩個連續的換行符號Enter」
這是為什麼，因為Enter代表的是「換一個段落」，我們本來預期分段落的時候應該有一些格式的設定，連續兩個Enter，等於是中間插了一個沒有內容的段落，在排版上會有一些很棘手的問題。
例如：通常我們在段落的尾巴接下一個段落的標題時，都會加上一個空行，如下所示：

我是上一個段落的結尾。

我是下一段落的標題：

通常大家會這麼做：

我是上一個段落的結尾。
「這裡會插入一個Enter，產生空行」

我是下一段落的標題：

如果上一個段落多打了幾行，讓結尾停在一頁的最後時，會怎麼樣？下一頁會多出一行空白
要一頁一頁去檢查嗎？這樣一百頁的文件就要改很久，而且你每改一次內容，就要再檢查一篇。但很囧的，甚至連我們系上所謂「論文範本」也是這樣寫的。這就是段落：總管了文字行與行、段與段之間的關係出場的時候了。
在這個部分，設定都是跟著段落走的，但個人強烈建議，為了文件格式統一，最好以樣式為單位去設定；在設定樣式「1. 在樣式庫的樣式上按右鍵，選擇修改，改成你要的樣式即可。」時，選左下角的「格式」-「段落」去設定。

第一部分：縮排與行距：

縮排是文字和頁面左、右邊界的距離，行距…就是行距嘛
縮排中，比較特殊的是指定方式「第一排」或「凸排」，讓每個段落的第一排會自動空一定長度，這個也是滿常用的功能，拜託不要自己手動輸入空白。

剛剛提過每段接到下一個標題的問題，解決方式是在行距的設定，有兩種方法：
1. 是設定標題的段落：例如把「標題一」的段落，設定「與前段距離」為一個行距，這樣不需要輸入一個enter，也可以多空出一個空間。
2. 是設定內文的段落：設定「與後段距離」為一個行距，然後勾選「相同格式時不加上間距」
兩種方法都會避免上述當前段落剛好在這頁尾部結尾的問題，大家可以自己試試看；當中的差別是，第二種方法對所有標題都會生效，就文件的彈性來說，第一種方法比較好一點。

第二部分：分行與分頁設定：

這裡面我覺得比較常用的幾個功能
1. 「widow orphan control」，中譯是「遺留字串控制」。
遺留字串指的就是：某段落最後一行文字落到下一頁獨自一行，或是某段落第一行落在上一頁最後一行；這兩種在文件裡都是不允許的，只要打開遺留字串控制，word就會自動幫你調整（不截圖，自己試），下一頁出現遺留字串的時候，自動幫你加一行過去。
同樣的，請不要自己調整，那不working smart.
2. 「與下段同頁」、「段落中不分頁」，這個大概不太需要解釋，是設定標題的時候用的，這樣就不會出現，獨留標題在某頁最後，或是標題第二行跑到下一頁的狀況了。

第三部分：中文印刷樣式：

這裡的功能好像就不太常去設定了，有碰到再說。

－－

以上大概就是段落的概念介紹了，如果你只是要換個行，請用Shift+Enter，這代表換行而不換段落，在排版上有著截然不同的意思，大家一齊向「文件內，不應該出現兩個連續的空白，不應該出現兩個連續的換行符號Enter」為目標努力吧。

Office-Word系列：1.樣式庫與階層

前言：
Office word是我認為M$數一數二成功的產品之一，透過所視即所得的介面，讓人更能快速的編輯文件，市佔率至少超過90%；但是，如果是編個幾頁的文件，也許可以直接打一打即可，但要是要打個幾十到幾百頁的文件的話，就必須善用一些word本來的功能，確保無論如何修改，整份文件都能符合正確的格式。

個人其實也有在用LaTeX編一些文件，無論在排版的變化、格式化文件的引入、字型呈現、數學式的表現等，LaTeX許多功能是word完全無排匹敵的，這系列文章並不是試圖用word挑戰LaTeX的地位，只是介紹一些word常被忽略的功能，讓word在長文件上發揮它該有的效力。
會寫這篇文章，是因為約一年前，聽了台灣科技大學管理學院的林教授所開的Office相關課程，學了不少office的技巧；後來在研究所，看著學長們寫論文，發現會有效率使用word功能人不多，就把它寫下來，希望讓大家認識一下word許多強大之處；本文感謝林教授、及學長論文範本的指導。

事實上林教授所教的還有許許多多的小技巧、快捷鍵，但那實在太過瑣碎，我認為還是學概念比較重要，本文預期會分成下列幾個概念：

第一節：使用樣式庫
第二節：階層的概念
第三節：弄懂段落在幹嘛
第四節：管理好參考資料
由於word還有許多好用的功能，受限於作者太懶篇幅，先整理出這幾個比較重要的概念。

－－

第一節：使用樣式庫

我不知道大家打文章的習慣是什麼，但有可能是有什麼打什麼，有標題就建標題、有小標題就打小標，反正不過就是調調字體、調個大小，了不起加個編號或項目符號。
如果你編的是有100頁的文件，然後老闆說話了：「今天起床，我覺得你小標題的16號字不好看，請改成16.5號字」，如果是手動改當然也ＯＫ，但這樣不smart。
因此，編文件的時候請用未來更有效率的模式：樣式庫。

樣式庫位在word視窗的右上角，預設就有很多樣式可以用（雖然我猜大家通常都忽略它…）

我個人是覺得，文件內每一個部分，都應該是用樣式庫的格式設定，而不是手動修改的格式設定；這樣一來，每當你覺得文件哪個地方需要修改，只要修改樣式庫的格式設定，整篇文件的相同格式都會跟著變化，完全不同手動一行行修改。
我們現在就用一個「標題」，來看該怎麼好好使用樣式庫，首先是選到你要的變為標題的字，再選擇樣式庫內的標題字型，預設的標題字型很大，不符合你的樣式需求，這時候有兩種作法：
1. 在樣式庫的樣式上按右鍵，選擇修改，改成你要的樣式即可。

2. 先修改好你要的樣式，反白後選擇「右鍵-樣式-更新標題樣式xxxxx」
如此一來就完成了格式的設定。

樣式庫提供了許多的樣式，右下角的展開按下去可以看到全部的樣式，基本上打一份文件絕對OK。
如果想要修改某個樣式，同樣也在樣式庫中修改，或者修改後，再右鍵選更新即可。
如果想要加上新的樣式，也只需要右鍵後選擇「另存為新的樣式」。

套用樣式庫大概是word長文件最基本的概念，之後所講的所有概念，都需要樣式庫才有最大效力，所以從今天開始，絕對不要再一行一行自己改了格式了。

第二節：階層的概念：

用過大綱模式（檢視-大綱模式）看文章嗎？
大綱模式其實是把文章內所有格式、圖片之類都去掉，只留下文字，你會發現所有的標題之類都不見了，只有文字；這就是大綱模式；據說是因為早期電腦還不夠強的時候，所視即所得的成本太高，因此編輯內文和格式是分開的，到最後再把大綱和格式結合在一起，成為完整的文件。

不過現在大綱模式好像都什麼都看得到了。

不過我覺得大綱模式最重要的還是裡面階層的設定：word預設有九個階層加上內文（雖然我壓根不覺得有人用得到這麼多層啦）讓各位使用；例如樣式庫就有「標題一」到「標題九」可以設定，其實很直覺，愈大的項目階層就愈高，通常字體也愈大XD。
大綱模式讓大家可以很快的確定文章的架構有沒有錯，只看階層一來確認大標題都有打上去，調整文件各部分的階層等，是個快速瀏覽文件的方式。

用makefile來編譯安裝android apps

因為一些關係，最近正在寫Android上的Apps
寫Android，大部分人可能都會用Eclipse來寫，Eclipse主要是整合了很多功能，用起來滿方便的，不過個人還是偏好用terminal+vim來寫code。
雖然這樣會比較不那麼自動一點，但也不是沒有解，在終端機下，如果有什麼要自動化的話，就要用makefile啦。

以下就是自己寫個簡單的makefile，在projectname和packagename裡面分別填入build.xml裡的<project name=””/>，跟AndroidManifest.xml裡面的<manifest package=””/>，這樣就可以用：
make debug
make install
make uninstall
來完成編譯、安裝和解除安裝的工作。

.PHONY : clean install uninstall
#=========================================
# MACRO DEFINE
#=========================================

ADB = adb
DEL_FILE = rm -f
DEL_DIR = rm -rf
MKDIR = mkdir -p
MOVE = mv -u
BIN_DIR = bin
projectname = MyFirstApp
packagename = example.opengles.hellotriangle

#================================
# Build function
#================================
debug:
    ant debug
install:
    adb install ${BIN_DIR}/${projectname}-debug.apk
uninstall:
    adb uninstall ${packagename}
clean:
    adb uninstall ${packagename}
    ${DEL_DIR} ${BIN_DIR}

使用vimdiff來解決git merge conflict

使用vimdiff來解決git merge conflict 最近同時家裡用筆電跟辦公室用桌電，在兩個地方使用git/github來管理程式作業，這兩個東西加起來根本神物，本來要用隨身碟同步的東西，現在可以用git直接完成。

關於git的基本介紹我就不解釋了，網路上隨便一找就有一堆資源，例如右邊友站連結，作者比我強30dB的JJL blog，裡面有git的基本使用方式；作者當初則是看參考資料一的progit來學git。

作者遇到的問題是：有時候檔案在github上的檔案已經更新，本地的檔案也有修改過，這時候若想要git pull的話會產生conflict，這時候就需要把本地的檔案刪掉重新clone使用merge來解決衝突，偏偏作者手殘常常把檔案merge成連<<<, >>>都保留下來的檔案，相當麻煩；這次好好的研究一下怎麼用vimdiff作為merge的工具，在這裡記錄一下。

首先呢，我們可以先設定vimdiff為git default的mergetool

git config --global merge.tool vimdiff

為什麼？沒辦法，用vim就是潮(誤)

那麼來merge吧，輸入

git mergetool

這時候應該會打開vimdiff，然後產生左上角、中上、右上、下四個視窗，說明如下：

左上：local：顯示本機的檔案內容，現在這個git資料夾的版本

右上：remote：顯示遠端，你要merge的分枝

中上：base：顯示上面兩個分枝的基部的內容

下：merged：顯示merge的內容，也是是包含了那堆<<<<<<, >>>>>> 的版本，我們的目標就是把下面這個修到我們希望的版本。

截圖：

到了這裡就開始解衝突啦，事實上不單是git，平時如果有兩個很像的檔案要合併，也可以用vimdiff開啟來解，使用的指令是這些：

[c：跳到上一個衝突點

]c：跳到下一個衝突點

:diffget，從某個視窗取得內容

:diffput，把內容丟去某個視窗

可以用:help do, :help dp查怎麼用，不過兩個指令的基本格式是：

:[range]dp|do bufspec

如果是雙方比較，那就沒什麼好說的，do/dp的對象就是另一個視窗的內容，這時候只要在衝突點在一般模式下用dp,do即可。但如果是現在這種3方比較時，就沒辦法這麼方便，而是要直接輸入:diffget/put bufspec來操作(可以打diffg, diffpu來少打幾個字，不過有差嗎=w=)

以上圖為例，我們游標停在下面的衝突點上，要使用remote的視窗內容。

這裡bufspec(用哪個視窗的內容)有兩種指定方式：

1. 先用:buffes，確認remote那個視窗編號，我是4號，因此用 :diffget 4

2. 用關鍵字，這個超強，用 :diffget REMOTE (因為git自動命名暫時檔名為 XXXX.REMOTE.yyy, XXXX.BASE.yyy, XXXX.LOCAL.yyy)即可。

如此就會套用remote的內容了，經過幾次套用之後，畫面可能會變得有點亂，這時候可以用 :diffupdate來重新產生diff的格式。

用上面的步驟，就可以快速的完成解衝突的工作，做完之後，在下面的合併檔存個檔離開吧。

參考資料：

1. progit download:

http://git-scm.com/book

2. vim wiki about git vimdiff:

http://vim.wikia.com/wiki/A_better_Vimdiff_Git_mergetool

3. vim help:

Type in vim :help diff

面對核四，我的意見

反對核四大遊行登場，將反對核四的行動帶上另一波高峰，隨著愈來愈多的名人、學者加入連署，反對聲浪也愈來愈高。網路上已經有很多關於核電的文章，在此就不需要再重覆了，只想在這裡表達一下我的意見。

最近看到一些文章，認為這個政府必須提供配套方案，而不是將責任丟到反核民眾身上；我完全同意，但另一方面，我並不認為「人民沒有義務去理解事情背後的充分知識，解決方案在政府，但政府應該幫忙人民，人民也應該自己去了解，解決方案所帶來的後果。」
比如說現在政府要穩定台灣供電，提出的解決方案是核能四廠，後果包括可能的風險及低放射性核廢料的問題，因此政府可能會不斷測試核電廠的安全性和在蘭嶼建造處置場，這是穩定電能解決方案會帶來的後果，所謂解決方案，無非就是在現有的技術限制、成本、效益內達到妥協。
今天大家反核能，要求關閉所有核能電廠，無論是新設火力機組以致電價大漲，這是政府回應廢除核能四廠，為了降低用電需求而提出的解決方案；聽起來是在恐嚇，可是這也是現實，如果有又安全又便宜的廢電方式我會不要嗎？可是台灣天生能源不足，如果人民不體認這點，抗議完回去繼續過著浪費電的生活，政府漲電價又抗議，批台電肥貓，罵死所有至今努力維持台灣不斷電的員工，這樣你要政府怎麼做？
所有方案背後都有妥協和限制，如果要大家正視方案背後的限制和技術的極限，這也算是恐嚇，大概所有的解決方案都不必提了，只要矇著眼聽著自己人的高談闊論，然後鬥死所有正視現實的人。
舉個例，下面資料一新聞報導，因為手機訊號極弱，接電話必須走到街上，然後直批中華電信服務品質；可是，當初就是因為該鄉鎮反對在家門前設定基地台，電信公司設不下去，害怕基地台帶來致癌的風險。這是電信公司的錯？還是民眾自己不清楚後果？因為射頻的極限就是在那，你不能兩手一攤，叫電信業者做出不用基地台的手機，因為技術上做不到，電信業者說：「再拆基地台訊號就會低到不能使用」，這是恐嚇，還是叫你睜眼正視現實？
其實隨煤、油、天然氣價格的變化，台電早就處在虧錢狀態，由政府出錢維持如此低的電價，使用更多的再生能源，情況只會更糟；我可以認同民眾反核的理念，但我不認為民眾可以什麼都不用理解，抗議完就拍拍屁股沒我的事，因為即便是集體，在盲目下決策也不一定就是正確的。

最後最後，我只想說： 為什麼我們需要核能、火力？因為它的能源密度夠大，網路上轉載很多再生能源的「替代方案」，一眼就看得出是在胡扯，在屏東種點太陽能就可以超過一座核能電廠？幫忙消耗太陽能板廠的產能過剩還差不多；又或者，直接說用電量跟備用容量率相減，然後說台灣沒有缺電問題；這些只會讓我覺得你沒先了解過問題，或者你根本懶得正視技術的現實，我不管你反核擁核，拜託不要再轉這種一看就非事實的文章了。

相關資料
1.千戶手機沒訊號 放塑膠袋掛騎樓等電話
http://www.youtube.com/watch?v=58k2T9IgXfA

題外話，啊現在電信公司提出新的解決方案，幫你們裝了強波器，這下你倒不怕電磁波了？只有一樓收得到就說明它的電磁波是有多集中。

ADS小電路模擬設定

個人用ADS喜歡把電路的小塊小塊變成一個個模組(component)，比如說device建成一個模組，matching network建成一個模組，dc bias 的bypass電路建成一個模組。
這樣做的好處有：
1. 主電路不會太複雜，各個元件的關係十分清楚。
2. 要換掉元件十分容易，例如要把matching network從理想元件換成EM的S2P檔，只要改模組裡的接線即可。
3. 要對模組內的元件做微調時，可以清楚知道在微調哪個部分的元件，這在元件數多時很好用。
另一方面，這樣做也有幾個問題：
1. 大電路的模擬無法求得電流等資訊，即無法計算功耗，因此需要將dc線拉出來，造成電路稍加複雜。
2. 大電路的模擬設定會和小電路的相衝突，進行模擬時要將小電路的模擬關掉。

第2點煩人之處在於，大電路模擬和小電路模組行為的確認，幾乎都是要做的，例如DC bias 一定要加上bypass電路來隔離電源的雜訊，會先對bypass電路進行設計，進行S parameter模擬，確認頻帶內設計OK，再將bypass代入大電路中，這時候麻煩來了，ADS並不允許多重的模擬設定和模擬終端(term)，此時要先將小電路的模擬設定和終端給取消掉，否則會產生重複的模擬設定；如果後來需要再次確認bypass的設計，就要再打開小電路的模擬設定和終端。
看device S2P也是，先在模組內模擬，確認device行為正常之後，要在大電路模擬，就需要進到read S2P的電路設計，把其中的模擬關掉；如果要換device，也要重開。
這樣每次來回的開關小電路的模擬設定，一是麻煩，二是徒然浪費時間，最後還容易做錯，實在不太聰明。

寒假個人自學了DesignPattern，前幾天突然從Design Pattern類似的概念，想到第二個問題的一個解法。 只要把bypass的implementation(電路架構)做成一個電路設計，bypass的模擬設定(interface)則做成另一個設計，這個模擬設定和大電路都各自包含bypass的implementation，要修改bypass，就到bypass模擬設定裡去tune，而大電路仍能正常模擬。
這樣一來，無論我要做大電路模擬或是調整小電路，都不需要再去開關小電路的模擬設定跟終端，可以簡省工作的時間，提升設計效率，看來沒事看看DP等其他領域的東西，也會有些收獲。

工作站passwd整理

最近開始涉入系上的Linux 工作站管理，這個工作最重要的就是耍廢維持工作站的穩定，及提供系上同學放心的用Linux進行模擬等工作。
每個學期定時的，會有新的同學加入，這時候就要幫大家設立新的帳號，很幸好會用Linux工作站的人不多，第一個原因是做電路的人佔比本來就比較少一點，第二個原因是大家自己的電腦好像都比工作站還要強，畢竟實驗室裡有一位光華商場的供貨中盤商，什麼i7-3770, E3記憶體插到32G的，哪天出現E5的電腦我都不驚訝了。

好像有點離題，總之是要幫大家建立帳號嘛w。
當然因為使用者不多，手動加也是OK，但老話一句：Working hard, after you know you are working smart，管帳號要怎麼smart管？
因為我們的server大約有400多位使用者，依照各不同的教授或管理員帳號分為26個群組。
其實可以很簡單的用script的方式，adduser, chown, chgrp, mkdir等，大量新增使用者，不算太難。
但因為我希望在passwd裡面，不同群組的使用者資料能連在一起，這樣有新人加入才能快速找到這位教授有多少學生，給予新生連號的UID編號。
後來發現這個有個簡單的解法，利用bash的sort即可輕鬆解決。
Sort -t: -k3 -n passwd
依序表示：用 : 為分割字，取第3個分段(GID)為key；key是一個數字，不是字串；這有點類似python sort指定key的味道，沒那麼威猛，但短小精幹，處理事情綽綽有餘，瞬間就完成passwd的排序。

Design Pattern

最近小弱弱版主在看設計模式(design pattern)相關的書，寫一下我對它的感想。

我認為design pattern中相當重要的是繼承和polymorphism的概念：
繼承讓我們能定義一個基礎的型別，然後依據不同類型的物件，都繼承自這個基礎型別
Polymorphism則允許我們利用基礎型別的pointer，依據執行時指向的物件來取用它的資料。

從design pattern來看，Polymorphism有兩個最重要的功能：
1. 也就是上面提過的，是在執行期決定要執行哪個function，只要用父代的pointer去access繼承產生的子代，就可以視生成哪個物件來取用它的function，這也是一般教polymorphism時會提到最基本的用處，相信設計師都很清楚了。
2. 第二個功能延伸自第一個，利用polymorphism給予我們執行期時的彈性，延伸出來的是，在設計、修改時保有彈性（也就是Design Pattern），把每個不相干的部分給分開，讓我們不必要每次要新增功能、新增新的物件時，都要進到Implementation的層次做修改，浪費許多時間在尋找該加上新功能的地方；另外也能減少增加新東西時，因為相依關係而要重新編譯的部分。
事實上我認為第二個功能的重要性遠高於第一項，設計的彈性增進工作效率，才能將Object oriented的火力全面發揮出來。

說個自己想，沒什麼用的例子：
比如說我們要寫個選角色的程式好了，每個角色都有一個主要的招式master spark之類
所以說，最簡單的寫法就先設定一個基礎的角色：class character，內含一個main_spell()
然後各個角色繼承這個character.h，定義自己的main_spell()裡面要幹什麼，這時候所有角色的介面就一致了，可以用一個character的pointer來操作每一個角色的功能。
但這樣做其實不夠好，如果今天我們希望有些角色的main_spell不要動作怎麼辦？然後每個人招式又都不一樣？
我們可以打開每個角色的原始碼，然後重載(overload, 這個翻譯=w=)main_spell()
可是如果我們要加上10個角色呢？
所以Design Pattern就會要求，不止character，連main_spell也要是一個base class，不同的招式則是繼承它後修改，character則包含一個main_spell的pointer，用polymorphism的方式取得不同招式；如此一來，可以很方便的加上新的main_spell，只要新增main_spell的class即可，在character的介面卻完全不需要更動， 在維護跟更新上會更有效率。

這個composition over inheritance應該算是最基本的design pattern的概念了，Design Pattern所教的，就是過去神級的設計師，針對許多設計上的問題提出適當的解決方案(雖然感覺就是愈會變動的地方就會加上更多虛擬層，或是愈切愈細)，據說在STL裡面用上許多Design Pattern，如果小弱弱板主學有心得再上來獻醜。

參考資料：
1. Head First Design Pattern:
http://shop.oreilly.com/product/9780596007126.do
會用google的可以在後面加上pdf
2. http://sourcemaking.com/design_patterns
包山包海的Java/C++ source code
